Membaca Skema
A.PENDAHULUAN
a.Pengertian
Skema adalah suatu bentuk rancangan atau kerangka secara garis besar yang memuat gambaran umum tentang bagaimana suatu tujuan dapat dicapai
b.Latar Belakang Masalah
Karena saat kita mau melakukan reparasi hp kita juga harus bisa membaca skema
B.MAKSUD DAN TUJUAN
Mengetahui dasar-dasar saat membaca skema hp
C. BATASAN DAN RUANG LINGKUP PEKERJAAN
Mempelajari tentang skema hp apa saja
D. TARGET DAN HASIL YANG DIHARAPKAN
Bisa mengetahui dasar-dasar skema hp
E.METODE PELAKSANAAN PEKERJAAN
Membaca dan memahami
F.ALAT DAN BAHAN
- Laptop
- Charger
- Internet
- Apk UFSroom
G.TAHAPAN PELAKSANAAN
- Pertama adalah dasar-dasar saat membaca skema yaitu komponen pasif dan aktif
-Komponen pasif adalah komponen electronika yang tidak menghasilkan tenaga ketika di aliri aliran listrik,komponen ini dapat berfungsi tanpa sumber tegangan,dan bisa bekerja walaupun diluar rangkaian mesin atau mandiri ,dan berikut komponen pasif :
*Resistor
*Kapasitor
*Iductor
-Komponen aktif adalah komponen electronika yang bisa hidup ketika di aliri aliran listrik,dan komponen aktif tidak dapat bekerja ketika tidak dialiri listrik, berikut contoh komponen aktif:
*Dioda
*Transistor
*IC - Resistor
Resistor adalah suatu komponen yang berfungsi untuk menghambat arus listrik,dan adapun fungsi resistor yaitu:
-Jika resistor dipasang seri maka resistor akan berfungsi untuk membatasi arus atau tegangan,berikut gambar ketika resistor dipasang secara seri:
-Jika resistor di pasang secara pull up (pararel) maka akan berfungsi untuk menjaga tegangan dipuncak atau sebagai pengaman agar tegangan tetap stabil jika terjadi turunan,berikut contoh skema resistor di pasang pull up:
-Jika resistor di pasang secara pull down (pararel ke ground) maka resistor akan berfungsi sebagai sensor atau untuk membuang sebagian arus atau tegangan yang berlebih,berikut skema resistor secara pull down:
Berikut gambar resistor dan lambangnya :
Dan resistorpun memiliki simbol yaitu: R
dan juga memiliki satuan yaitu: ohm - Kapasistor
Kapasistor adalah alat yang memiliki kemampuan untuk menyimpan aliran listrik sementara waktu
Satuan kapasitor adalah farad
Dan simbolnya adalah : C
Berikut gambar kapasitor dan lambangnya:
Dan kapasitor memiliki jenis yaitu kapasitor nonpolar dan bipolar,dll
Fungsi dari kapsitor:
-Jika kapasitor di pasang secara pararel ke ground untuk menampung arus atau tegangan sementara,berikut gambaran resistor dipasang secara pararel:
-Jika kapasitor di pasang secara seri sebagai pelalu gelombang,berikut contoh skema kapasitor di pasang secara seri:
Dan kapasitor memiliki beberapa fungsi lagi yaitu:
-Sebagai kopling antara rangkaian yang satu dengan yang lain(pada rangkaian power supply)
-Sebagai filter dalam rangkaian power supply
-Sebagai pembangkit frekuensi dalam rangkaian antena
-Menghilangkan boucing (loncatan api) bila dipasang pada saklar(AC) - Inductor atau lilitan
Inductor adalah sebuah komponen elctronika yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melintasinya,inductor sendiri adalah salah satu komponen electronik dasar yang digunakan dalam rangkaian arus dan tegangannya
berubah-rubah dikarenakan kemampuan induktor untuk memproses arus bolak-balik
Pada ponsel sendiri terdapat 2 jenis lilitan yaitu lilitan batang dan lilitan coil
Dan adapun simbol inductor yaitu : L
Dan satuan inductor : Henry
Lambang inductor
Fungsi inductor pada rangkaian ponsel:
-Sebagai jembatan atau penghubung suatu jalur
-Meneruskan arus searah (DC)
-Menapis(filter) frekuensi tertentu
-Jika lilitan coil dipasang pada output ic maka ia akan berfungsi untuk memperbesar arus
-Jika lilitan coil dipasang pada input ic maka ia akan berfungsi untuk memperbesar tegangan
-Jika lilitan coil dipasang pararel ke ground ic maka ia akan berfungsi untuk menghasilkan tegangan minus - Dioda
Dioada adalah suatu bahan semikonduktor yang dibuat dari bahan pn juntion yaitu suatu bahan campuran yang terdiri dari bahan positif dan bahan negative
Bahan positif adalah bahan campuran yang terdiri dari germanium atau silikon dengan aluminium yang mempunyai sifat kekurangan electron dan bersifat positif
Bahan negative adalah bahan campuran yang terdiri dari germanium atau silikon
Fungsi dioda :
-Jika dioda dipasang secara seri maka berfungsi sebagai penyearah arus dan tegangan dapat pula berfungsi sebagai pemblokir arus tegangan ,contoh dalam skema
-Jika dioda di pasang secara pararel ke ground maka berfungsi sebagai pengaman arus dan tegangan,contoh dalam skema
Dioda memiliki simbol: D
gambar dan lambang dioda - Transistor
Transistor adalah merubah bahan yang tidak dapat menghantarkan aliran listrik ,dan biasanya transistor digunakan sebagai penguat atau amplifier - Kristal Clock
Kristal Clock adalah rangkaian electronika yang berhubungan dengan pembangkitan frekuensi tinggi maupun rendah
Bentuk dari cristal sendiri pada umumnya memiliki 2 kaki maupun 4 kaki
Satuan kristal adalah : Herzt
Lambang crystal clock

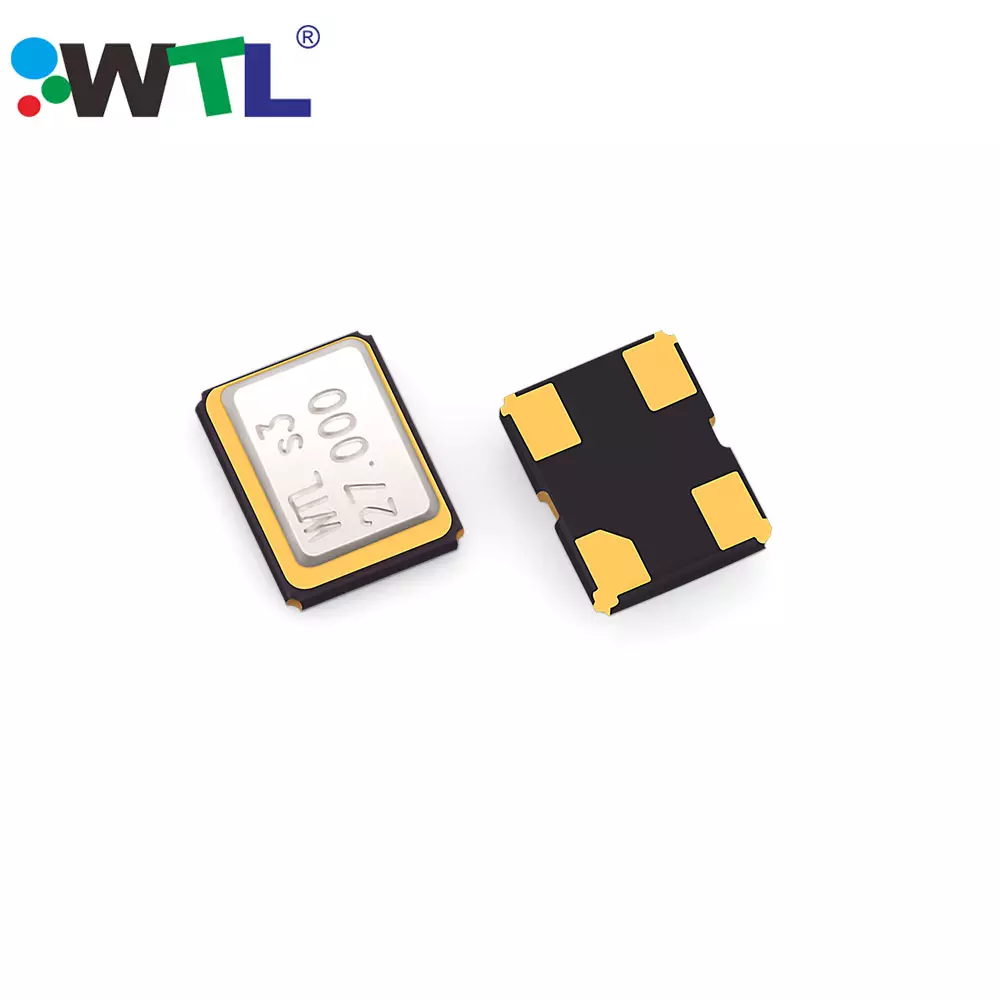

Gambar dari crystal clock
H.TEMUAN PERMASALAHAN SERTA CARA PENYELESAIAN MASALAHNYA.
Temuan permasalahan saat membaca dasar-dasar skema ada yang tidak paham
Penyelesaian masalahnya bertanya ke mas dodo
Penyelesaian masalahnya bertanya ke mas dodo
I.REFERENSI
- Mas dodo
- UFSroom
J.TARGET WAKTU
Jam 12.00-16.00
